Циркуляционные насосы ЦНА

Циркуляционные насосы ЦНА предназначены для установки в современных системах отопления кондиционирования. Используются для принудительной циркуляции и рециркуляции жидкостей в замкнутых системах. Конструкционно насосы ЦНА это бесшумные электрические насосы с мокрым ротором. Такая конструкция позволяет достичь лучшего охлаждения электродвигателя и увеличения ресурса работы насоса. Ротор установлен на керамический подшипник, не требующий обслуживания и уменьшающий общий шум работы насоса.
Насосы ЦНА имеют 3 ступени мощности, настраиваемые переключателем на корпусе клеммной коробки.

Технические характеристики:
- максимальное рабочее давление - 10атм;
- максимальная температура перекачиваемой жидкости - 110°C.

Расшифровка обозначения марки на примере насоса ЦНА 25-40
- Ц - циркуляционный;
- Н - насос;
- А - Ампика™;
- 25 - диаметр условного прохода(мм);
- 40 - максимальный напор(дм).

Для перекачивания допустима только "мягкая" вода (PH 6,5-8,5) без абразивных примесей и волокнистых включений.

Модель	Подача, м3/час	Напор, м.в.ст	Мощность, кВт x об/мин	Вход	Выход	Размеры	Масса, в кг	Цена, РУБЛИ
ЦНА 25-40	3,5	4	30/45/60	1 1/2``	1 1/2``		3,2	5000
ЦНА 25-60	4	6	45/60/90	1 1/2``	1 1/2``		3,3	5200
ЦНА 25-80	8	8	145/185/200	1 1/2``	1 1/2``		4,8	7100

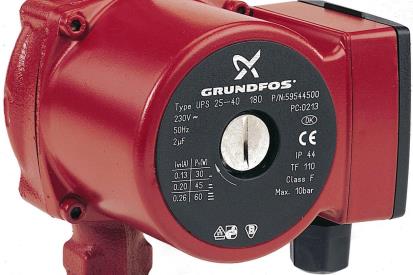

Циркуляционные насосы UPS (Grundfos)

Насосы серии UPS предназначены циркуляции жидкости в системах отопления. Электродвигатель насоса имеет три скорости вращения, что позволяет регулировать производительность насоса в зависимости от параметров системы.

Технические характеристики:

1. Рабочая температура:
- от +2°С до +110°С для насосов UPS (корпус из чугуна),
- от -25°С до +95°С для насосов UPS-K (корпус из нержавейки),
2. Тип электродвигателя - с мокрым ротором,
3. Напряжение питания - 220В
4. Уплотненеий вала - без уплотнений,
5. Подшипники скольжения из керамики,
6. Рабочее колесо - пластик.

Модель	Подача, м3/час	Напор, м.в.ст	Мощность, кВт x об/мин	Вход	Выход	Размеры	Масса, в кг	Цена, РУБЛИ
UPS 25-40 с гайками	0,5-3,0	3,2-0,9	45	1``	1``	180х126х134	2,8
UPS 25-50 с гайками	0,5-3,5	4,0-1,0	50	1``	1``	180х126х134	2,8	16500
UPS 25-60 с гайками	0,7-3,8	5,0-1,2	70	1``	1``	180х118х160	3,7
UPS 25-40 K (из нержавейки)	0,5-3,5	4,0-1,0	50	1``	1``	180х126х134	2,8
UPS 25-50 K (из нержавейки)	0,5-3,0	3,2-0,9	45	1``	1``	180х126х134	2,8
UPS 25-60 K (из нержавейки)	0,7-3,8	5,0-1,2	70	1``	1``	180х118х160	3,7

---

Сдвоенные циркуляционные насосы UPSD (Grundfos)

Grundfos UPSD – сдвоенные циркуляционные насосы увеличенной подачи холодной и горячей воды. Модифицированный вариант насосов UPS. Применяются как в системах отопления и охлаждения, так и кондиционирования воздуха. Подходят для подачи чистой неагрессивной жидкости без твердых частиц и длинноволокнистых включений, для охлаждающей жидкости без минеральных масел и для горячей воды систем отопления.
Насосы UPSD серии 100 имеют 3 скорости вращения вала, которые задаются вручную, низкий уровень энергопотребления и подходят для бытового применения.

Буквой "F" обозначены насосы с фланцевым соединением.
Монтажная длина 220 мм для UPSD 32-50F и UPSD 32-80F.
Монтажная длина 250 мм для UPSD 40-50 F и UPSD UPSD 40-80 F.

Без буквы "F" резьбовое соединение.
Монтажная длина 180 мм для UPSD 32-50 и UPSD UPSD 32-80.

Особенности данного типа насоса:
- тип электродвигателя - с мокрым ротором.
- керамические вал и радиальные подшипники.
- осевой подшипник из графита.
- гильза ротора и подшипниковая обойма сделаны из нержавеющей стали.
- коррозионно-стойкое рабочее колесо, Композитный материал PES.
- корпус насоса из чугуна.
- 1-фазный электродвигатель, не требующий дополнительной защиты.

Основные технические параметры Grundfos UPSD следующие:
• напряжение питания 230 В;
• минимально допустимая температура перекачиваемой жидкости должна быть не ниже -25°С, а максимальная - не должна превышать +110°С;
• максимальное рабочее давление может достигать отметки 10 бар;
• уровень шумов не превышает 35 децибел;

Модель	Подача, м3/час	Напор, м.в.ст	Мощность, кВт x об/мин	Вход	Выход	Размеры	Масса, в кг	Цена, РУБЛИ
UPSD 32-50	0,9-1,5	4,5-1,0	110	AG2``	AG2``	180х245х121	9,5	99800
UPSD 32-50F	0,9-1,5	4,5-1,0	110	DN32	DN32	220х253х200	12,6	106000
UPSD 32-80	1,0-6,8	7,0-1,6	245	AG2``	AG2``	180х253х169	9	130500
UPSD 32-80F	1,0-6,8	7,0-1,6	245	DN32	DN32	220х253х200	12,6	139400
UPSD 40-50 F	1,0-8,1	4,5-1,0	140	DN40	DN40	250х253х205	14,1	149500
UPSD 40-80 F	1,0-9,0	6,0-1,5	240	DN40	DN40	250х253х205	14,1	166700
Комплект гаек к UPS 32 (G 2 x Rp 1)				G2``	Rp1``			3300
Комплект гаек к UPS 32 (G 2 x Rp 1 1/4)				G2``	Rp1 1/4``			2300
Фланец DN32_96569183 (1 шт)				DN32				5100
Фланец DN40_96569184 (1 шт)				DN32				5400

---

Циркуляционные насосы Alpha 2 (Grundfos)

Насосы Alpha2 современные бытовые насосы для циркуляции жидкости. Класс энергоэффективности "А".
В конструкции используется электродвигатель с регулировкой частоты вращения.
Цифровое табло энергопотребления показывает текущую потребляемую мощность.
В данных насосах применена функция AUTOADAPT (АВТОАДАПТ) для автоматического выбора оптимальной гидравлической характеристики насоса в зависимости от потребности системы отопления.
Переключение режимов работы насоса осуществляется одной кнопкой.
Температура перекачиваемой жидкости t +2°C...110°C.

Особенности данного типа насоса:
- напряжение питания 230 В;
- тип электродвигателя - с мокрым ротором.
- монтажная длина 180 мм.
- наличие дисплея, на котором всегда отображается текущий уровень потребляемой мощности.
- уникальная функция AUTOADAPT ALPHA2 регулирует перепад давления в соответствии с текущими потребностями системы отопления.
- управление одной кнопкой.
- функция ночного режима.
- подключается легко и быстро благодаря специальному штекеру Alpha.

Модель	Подача, м3/час	Напор, м.в.ст	Мощность, кВт x об/мин	Вход	Выход	Размеры	Масса, в кг	Цена, РУБЛИ
ALPHA2 25-40	0,4-2,5	4,0-0,5	22	AG1 1/2``	AG1 1/2``	180х155х153	2,1
ALPHA2 25-60	0,4-3,2	6,1-0,5	45	AG1 1/2``	AG1 1/2``	180х155х153	2,1
ALPHA2 32-40	0,4-2,8	3,5-0,5	45	AG2``	AG2``	180х155х153	2,1
ALPHA2 32-60	0,4-3,2	6,1-0,5	80	AG2``	AG2``	180х155х153	2,1
ALPHA2 25-40 N (из нержавейки)	0,4-2,5	4,0-0,5	22	1 1/2``	1 1/2``	180х155х153	2,1
ALPHA2 25-60 N (из нержавейки)	0,4-3,2	6,1-0,5	45	1 1/2``	1 1/2``	180х155х153	2,1
Комплект гаек ALPHA2 25 (G1 1/2 x Rp 1)				G 1 1/2	Rp 1
Комплект гаек ALPHA2 32 (G2 x Rp 1 1/4)				G 2	Rp 1 1/4

---

Фланцевые 3-х скоростные циркуляционные насосы Calpeda

Конструкция насоса циркуляционного серии NC:
Корпус насоса имеет всасывающий и подающий раструбы одинакового диаметра и расположенные на одном валу (многорядное исполнение).

Материалы:
Корпус насоса - чугун,
Рабочее колесо, вал - нержавеющая сталь.

Применение:
Перекачка чистых жидкостей, не содержащих абразивных примесей и не агрессивных для материалов, из которых изготовлен насос (содержание твердых частиц максимум 0,2%). Использование в установках теплоснабжения, кондиционирования, охлаждения и циркуляции. Использование в бытовой и промышленной сфере. При необходимости, работа с пониженным уровнем шума.

Эксплуатационные ограничения:
Температура жидкости от -10°С до +120°С (на короткие сроки до +140 °C).
Температура окружающего воздуха не более 40° С. Максимальное количество гликоля: 50% (при количестве гликоля больше 20% проконтролировать данные функционирования). Максимальное давление: 6/10 бар.

Электродвигатель циркуляционного насоса NC:
Асинхронный 2-4 полюсный электродвигатель, частота 50 Гц Ручной трёхскоростной переключатель оборотов. NC: трехфазный 230 В или 400 В NCM: монофазный 230 В Изоляция класса "Н". Защитное устройство IP 43.

Модель	Подача, м3/час	Напор, м.в.ст	Мощность, кВт x об/мин	Вход	Выход	Размеры	Масса, в кг	Цена, РУБЛИ
NC4_40-40/250	2.2-5,0-9.1	3.9-3,2-2.3	0.24х1440	40	40	250х163х263	17,5
NC_40-60/250	2.7-7,0-11.2	5.9-4,5-2.8	0.32х2790	40	40	250х163х263	17,5
NCM_40-60/250_220V	2.7-7,0-10,5	5.5-4,1-2.7	0.32х2790	40	40	250х163х263	17,5
NC_40-120/250	3,2-9,0-15	10.5-8,0-4.5	0.56х2800	40	40	250х163х263	19
NCM_40-120/250_220V	3,2-8,0-14	10.0-8,0-4.5	0.56х2800	40	40	250х163х263	19
NC4_50-40/280	5,0-10,0-16	3,0-2,5-1,7	0.34х1450	50	50	280х273х320	24
NC4_50-60/280	5,0-15,0-25,0	5,6-4,0-1,5	0.47х1400	50	50	280х273х320	24
NCM4_50-60/280_220V	5,0-12,0-20	4,4-3,0-1,0	0.47х1400	50	50	280х273х320	24
NC_50-120/280	7,0-17,0-30	11-7,6-2,0	0.95х2800	50	50	280х273х320	24
NCM_50-120/280_220V	7,0-15,0-25	9,0-6,2-2,0	0.95х2800	50	50	280х273х320	24
NC4_65-30/340	7,0-18-31	3,1-2,4-1,1	0.40х1430	65	65	340х283х332	29
NC4_65-60/340	8,0-18-32	5,0-4,0-1,1	0.60х1370	65	65	340х283х332	29
NC_65-120/340	12,0-25,0-47	10,9-8,5-2,5	1.56х2810	65	65	340х283х332	29
NC4_80-60/360	12,0-30,0-52	6,0-4,9-2,5	0.96х1350	80	80	360х290х357	33,5
NC_80-120/360	17,0-40,0-64,0	10,5-7,8-3,0	2,2х2800	80	80	360х290х357	34,5

---

Фланцевые 3-х скоростные циркуляционные спаренные насосы Calpeda

Конструкция:
Корпус насоса имеет всасывающий и подающий раструбы одинакового диаметра и расположенные на одном валу (многорядное исполнение).

Материал:
- Корпус насоса - чугун,
- Рабочее колесо, вал - нержавеющая сталь.

Применение:
Перекачка чистых жидкостей, не содержащих абразивных примесей и не агрессивных для материалов, из которых изготовлен насос(содержание твердых частиц максимум 0,2%). Использование в установках теплоснабжения, кондиционирования, охлаждения и циркуляции. Использование в бытовой и промышленной сфере.

Эксплуатационные ограничения:
Температура жидкости от -10°С до +120°С (на короткие сроки до +140 °C).
Температура окружающего воздуха не более +40° С. Максимальное количество гликоля: 50% (при количестве гликоля больше 20% проконтролировать данные функционирования). Максимальное давление: 6/10 бар.

Электродвигатель:
Асинхронный 2-4 полюсный электродвигатель, частота 50 Гц Ручной трехскоростной переключатель оборотов. NCD: трехфазный 230 В или 400 В NCDM: монофазный 230 В Изоляция класса "Н". Защитное устройство IP 43.

Модель	Подача, м3/час	Напор, м.в.ст	Мощность, кВт x об/мин	Вход	Выход	Размеры	Масса, в кг	Цена, РУБЛИ
NCD4_40-40/250	2.2-6,0-10.5	3,5-3,2-2,9	0.24+0.24х1440	40	40	250х346х260	34
NCD_40-60/250	3,0-8,0-14,0	6,1-5,4-4,1	0.32+0.32х2790	40	40	250х346х260	35
NCDM_40-60/250_220V	3,0-8,0-13,8	5,8-5,0-3,8	0.32+0.32х2790	40	40	250х346х260	35
NCD_40-120/250	3,9-12,0-18,0	11,0-9,0-7,0	0.56+0.56х2800	40	40	250х346х260	35
NCDM_40-120/250_220V	3,9-10,0-17,0	10,5-9,0-7,0	0.56+0.56х2800	40	40	250х346х260	35
NCD4_50-60/280	5,0-20,0-35,0	5.8-4,6-2.9	0.47+0.47х1400	50	50	280х400х320	44
NCDM4_50-60/280_220V	5,0-15,0-27,0	4,8-3,8-2,0	0.47+0.47х1400	50	50	280х400х320	44
NCD_50-120/280	7,0-25,0-45,0	11.8-9,0-4.3	0.95+0.95х2800	50	50	280х400х320	44
NCDM_50-120/280_220V	7,0-20,0-36,0	10,0-7,5-4,0	0.95+0.95х2800	50	50	280х400х320	44
NCD4_65-30/340	7,0-25,0-42,0	3.2-2,6-1.8	0.40+0.40х1430	65	65	340х450х332	49
NCD4_65-60/340	8,0-30,0-60,0	5.3-4,0-2.2	0.60+0.60х1370	65	65	340х450х332	49
NCD_65-120/340	12,0-40,0-68,0	11,3-9,0-5,0	1.56+1.56х2810	65	65	340х450х332	54
NCD4_80-60/360	12,0-40,0-65,0	6.1-5,3-4.2	0.96+0.96х1350	80	80	360х470х352	60
NCD_80-120/360	17,0-60,0-90	11,1-8,5-5,7	2.2+2.2х2800	80	80	360х470х352	62

---

Циркуляционные насосы Calpeda типа NR (2900 об./мин.)

Промышленные насосы типа NR предназначены для перекачки чистых жидкостей, не содержащих абразивных примесей и не агрессивных для материалов, из которых изготовлен насос (содержание твердых частиц максимум 0,2%). Фланцы имеют резьбовые отверстия для возможности присоединения измерительных приборов. Использование в установках теплоснабжения, кондиционирования, охлаждения и циркуляции.

Температура жидкости от -10°С до +100°С.
Температура окружающего воздуха не более 40°С.
Манометрическая высота всасывания не более 7 м.
Максимально допустимое конечное давление в корпусе насоса 10 бар
Частота вращения двигателя - 2900 об./мин.
Уплотнение вала - торцевое (уголь-керамика-NBR).

Модель	Подача, м3/час	Напор, м.в.ст	Мощность, кВт x об/мин	Вход	Выход	Размеры	Масса, в кг	Цена, РУБЛИ
NRM 50D/A_220В	6-9,6-13,2	11-9,5-6	0,45х2900	50	50	320x193x360	29,5	68700
NRM 50C/A_220В	6-12-18,9	16-14-5,5	0,75х2900	50	50	320x193x360	30	75500
NR 50D/A_380В	6-9,6-13,2	11-9,5-6	0,45х2900	50	50	320x193x360	29,5	65800
NR 50C/A_380В	6-12-18,9	16-14-5,5	0,75х2900	50	50	320x193x360	30	71700
NR 40/125C/A	6,6-12-21	15,7-13,6-5,8	0,75х2900	40	40	320x191x420	26,5	73700
NR 40/125B/A	6,6-13,2-24	19,8-17,5-8,5	1,1х2900	40	40	320x191x420	27,5	75100
NR 40/125A/A	6,6-13,2-24	23,7-22,4-14,2	1,5х2900	40	40	320x191x420	29,5	82900
NR 50/125F	15-24-33	13,8-11-6,9	1,1х2900	50	50	340x211x437	29,5	79200
NR 50/125C	15-24-39	17,4-15-8,3	1,5х2900	50	50	340x211x437	31,5	87300
NR 50/125A/A	15-27-42	21,7-18,8-12	2,2х2900	50	50	340x211x477	36,1	94900
NR 50/160C/A	15-27-39	21,9-17,3-10	2,2х2900	50	50	340x248x480	41,6	103800
NR 50/160B/A	15-27-42	27,9-23,1-13,6	3х2900	50	50	340x248x506	50,5	116400
NR 50/160A/A	15-27-45	35,5-31,2-19,1	4х2900	50	50	340x248x506	51,8	136100
NR 50/200D/A	15-24-33	37,8-32,4-24,9	4х2900	50	50	440x280x516	59,7	143600
NR 50/200B/A	15-24-33	48,5-43,9-36,5	5,5х2900	50	50	440x280x544	69,7	193100
NR 50/200A/A	15-27-39	54,9-48,9-38,8	7,5х2900	50	50	440x280x544	77,2	212500
NR 50/250C/A	15-27-42	58,8-53,2-39,4	9,2х2900	50	50	440x350x657	114	316400
NR 50/250B/A	15-27-42	67-61,5-50	11х2900	50	50	440x350x657	121	349400
NR 50/250A/A	15-27-42	84,6-78,8-65,2	15х2900	50	50	440x350x732	149,5	389400
NR 65/125F/A	21-42-66	16-12,5-5,3	2,2х2900	65	65	340x266x494	46	107600
NR 65/125D/A	21-42-66	20,2-16,9-9,1	3х2900	65	65	340x266x520	54,6	120400
NR 65/125A/A	21-42-69	24,4-21,4-12,4	4х2900	65	65	340x266x520	56,1	136900
NR 65/125S/A	21-42-69	26,3-23,6-14,7	4х2900	65	65	340x266x520	56,1	136900
NR 65/160B/A	21-42-72	32-28,6-16.7	5,5х2900	65	65	340x263x552	67,5	191600
NR 65/160A/A	21-42-72	39,3-36,1-25,3	7,5х2900	65	65	340x263x552	74	207700
NR 65/200B/A	21-42-66	46,7-40,5-28,3	9,2х2900	65	65	475x293x666	108	290500
NR 65/200A/A	21-42-66	53,3-47,5-34,5	11х2900	65	65	475x293x666	114	323200
NR 65/200S/A	21-42-66	60,5-54,5-42,7	15х2900	65	65	475x293x741	142,5	362700
NR 65/250C/A	21-42-66	54,8-48,9-37,3	11х2900	65	65	475x350x672	134	356200
NR 65/250B/A	21-42-66	67,2-61,3-49,7	15х2900	65	65	475x350x747	155	395400
NR 65/250A/A	21-42-66	78,5-73,6-62,2	18,5х2900	65	65	475x350x747	161	483600
